廣州市住建局2020年8月頒布《廣州市住宅工程質量潛在缺陷保險管理暫行辦法》，要求廣州市居住用地出讓時，土地出讓人應當將投保缺陷保險列為出讓條件，并將投保缺陷保險列入出讓合同。《暫行辦法》中規定地基基礎和主體結構工程、保溫和防水工程為基本承保范圍，裝飾裝修工程、建筑給水排水工程、通風與空調工程、建筑電氣工程可選附加險。該保險有覆蓋住宅建筑物后期業主使用過程中的大部分場景。在項目建設的全過程中，保險公司會聘請獨立第三方風險管理機構（TIS）。?
廣東粵能工程管理有限公司作為第一批風險管理機構的一員，近兩年來對9個項目（1個為簡易低風險項目 ，8個為常規住宅項目）進行風險管理；本文將從通風與空調工程風險檢查過程中發生的幾個常見問題進行分享。
常見問題一：前室、樓梯間機械加壓送風系統風管的連接有誤 。

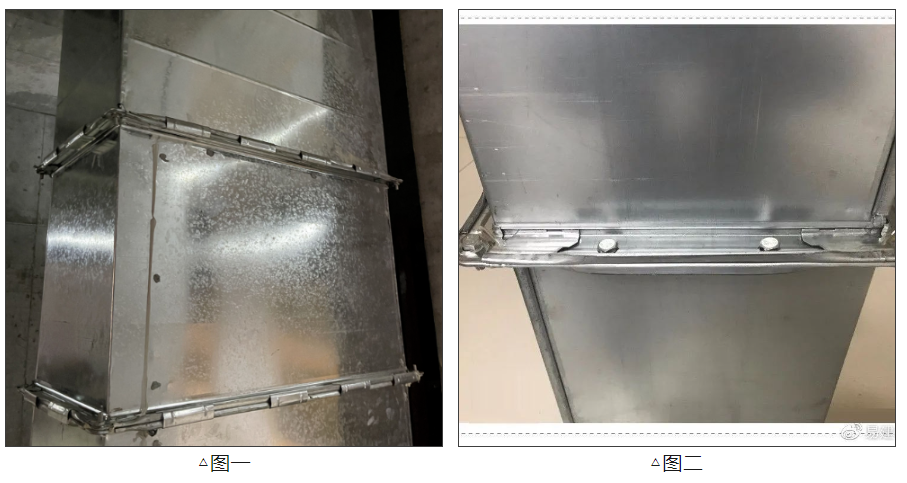

依據《建筑防煙排煙系統技術標準》GB 51251-2017無法蘭連接風管的薄鋼板法蘭高度及連接應按本標準表6.3.1的規定執行且其螺栓孔的間距不得大于150mm，矩形風管法蘭四角處應設有螺孔，目前8個住宅項目均設置有機械加壓送風，通過檢查，風管采用無法蘭連接的矩形風管，四個角均設置有螺栓，但是法蘭之間采用法蘭夾固定（如圖一），此做法為2018年8月1日前《建筑防煙排煙系統技術標準》GB 51251-2017執行前參照《07K133 薄鋼板法蘭風管制作與安裝圖集》的做法，施工方沿用至今，該做法無法滿足GB 51251-2017的要求，正確做法應將共板法蘭開孔、法蘭之間采用防火墊片，然后采用螺栓連接（如圖二）。
由于機械加壓送風系統為消防時使用，且風管系統為中壓系統，為確保消防時系統的正常使用，規范要求采用螺栓連接，由于施工人員沒有及時按規范更新做法，因此在項目檢查時應該關注該情況，同時我司與開發商進行交底，通過開發商組織人員與相關單位進行培訓，宣貫落實該做法，避免后期使用出現問題。

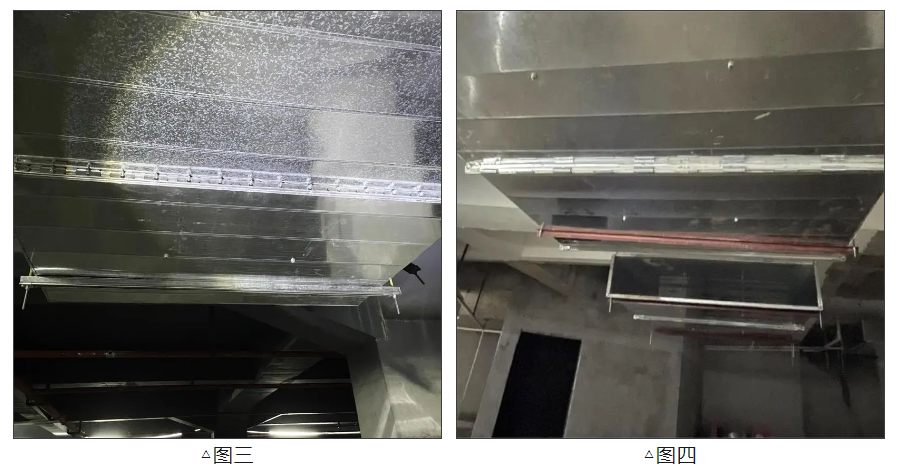

常見問題二：地下車庫排煙風管采用共板法蘭時連接方式有誤。依據《07K133 薄鋼板法蘭風管制作與安裝圖集》共板法蘭風管不適用于排煙風管，《建筑防煙排煙系統技術標準》GB 51251-2017出臺后排煙風管按6.3.1則可使用共板法蘭風管；經現場檢查，8個住宅項目大有7個采用共板法蘭風管，有1個項目采用角鐵法蘭風管；采用共板法蘭的7個項目中僅有一個項目的共板法蘭采用螺栓連接（如圖三）；其余6個項目均采用法蘭夾連接（如圖四）不滿足規范采用螺栓連接且間距不大于150mm的要求。
該問題的處理意見是共板法蘭按規范采用螺栓連接，且間距不大于150mm。
常見問題三：飄窗處冷凝水排水管接口高度過高，后期有冷凝水無法排出的風險。

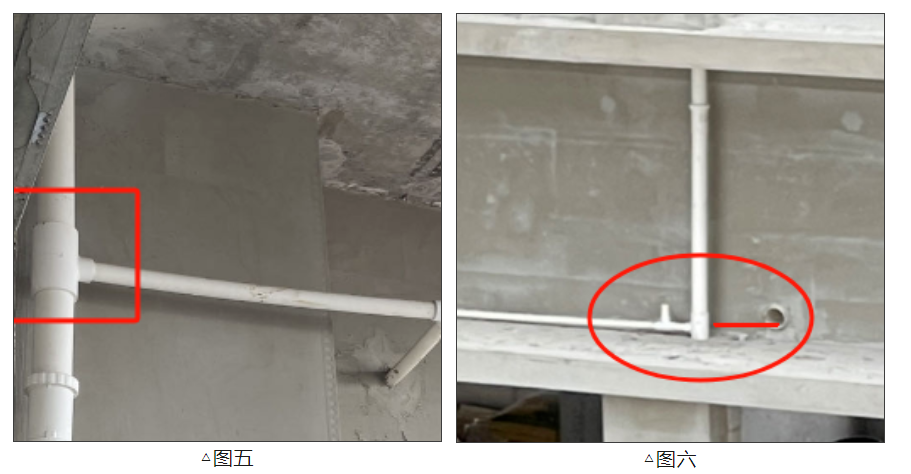

現在大部項目空調室外機都設置在飄窗處，室內機銅管及冷凝水排水管通過預留洞口連通至飄窗，在飄窗處接預留的冷凝水管接口，設計預留套管從室內放10%坡度至飄窗時離飄窗底板約20~30mm，冷凝水管一般為DN20，基本上與洞口持平或有10mm高差，理論上可行；但由于未考慮到冷凝水立管三通管管件有一定的高度（如圖五），導致支管實際施工下來高于空調洞口，有冷凝水管無法排出的風險（如圖六）。目前8個住宅項目中有3個項目出現此問題。?
該問題的解決辦法是冷凝水橫向支管單獨設套管引至下層，冷凝水管三通設置在下一層，引下的支管再與三通連接，后期由加砌墻垛隱藏冷凝水管。
以上案例為我司日常檢查中較多出現的問題，由于施工人員忽略現行規范的要求，按照以往做法施工，并且沒有相關單位關注及發現該問題，導致該問題常有發生。
第一點問題由于消防時排煙風管里的煙氣溫度較高，采用法蘭夾片固定時排煙會導致煙氣量泄露較大；第二點問題會導致加壓送風時系統漏風，送風量無法達設計要求，導致前室、樓梯間無法很好地防煙；第三點問題比較隱蔽，不容易發現，后期業主安裝空調后冷凝水無法排出而影響業主使用，冷凝水倒灌或泄露在飄窗，長時間后導致立面污染。
因此將以上問題做一個簡單的分享，以供參建各方在項目檢查時留意該問題，避免該問題發生。
綜上，IDI保險通過風險管理機構（TIS）檢查對房屋的勘察、設計及施工質量進行全方位把控，及時發現質量缺陷，規避風險隱患，為廣大業主提供了多一份保障。
